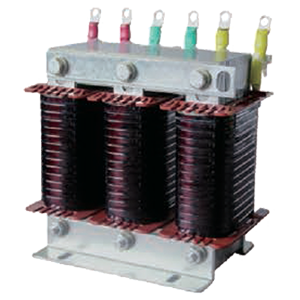

产品概述
工频铁芯电抗器用于高低压电容补偿的限流，电动机起动限流，输电线路短路电流限制.传统铁芯电抗器由于不饱合电流比较小，对常用的几种电抗器做了实际测试，不饱合电流一般在额定电流的1.1-1.35之间，最大的可达1.8倍。2倍额定电流就全饱合了，饱合后变成了非线性负载并产生大量电流谐波。电容器的串联电抗器主要是限制合闸涌流，因为在合闸时电容电压为0，合闸瞬间由于电容电压不能突变相当于短路，也就是电抗器的瞬时压降等于电源相电压。流过电抗器的电流可能达到额定电流8-10倍，对于传统电抗器合闸瞬间是完全饱合的，相当于一个空心电抗器。所以对合闸涌流限制作用很小。为了解决这个问题，我们研发出来大于8倍饱和电流的串联电抗器。它可以在合闸时工作在不饱合状态，很好限制了合闸涌流。
一:在正常工作时传统电抗器端电压比较高，所以消耗的无功也比较多。比如电抗器是14%，正常工作时压降是35v，配30kvar电容器(线电压525v)，电抗器消耗的无功是2.86kvar。
电容器实际端电压=380*(1+14%)=433v，
电容器实际发的的无功功率=27.2A*1.732*433=204Kvar。
向系统实际补偿无功=20.4-2.86=17.54kvar，只有电容标称容量585%，所以电容利用率很低，并且由于选用14%电抗器使得所选电容器耐压也升高了，增加电容器成本。
采用高饱和串联工频电抗器，同样容量的电抗器正常运行的端电压2.2,消耗的无功0215Kvar。配30kvar电容器(线电压450v)电容器实际端电压=383v,
电容器实际发的的无功功率=33A*1732*383=21.89Kvar.向系统实际补偿无功=21.67kvar，是电容标称容量72.2%，
所以电容利用率高多了，并且由于电抗器的端电压低了，使得所选电容器耐压也低了，减少电容器成本。
二：传统电抗器由于饱合电流小，在系统电压比较高的场合，电容电流增大使得电感电流超过饱合电流并大量产生电流谐波，电抗器变成谐波源。同时磁密很大，铁芯噪声温升都增大，严重时电抗器无法工作。采用高饱合串联工频电抗器，正常工作磁密很小，只有0.18T，铁芯无噪音温升很低。
三:如果系统电压畸变也就是电压谐波比较大时，传统电抗器电感值对谐波增加比较多，电容补偿回路对母线呈感性增大。这样就对补偿系统谐波无功的作用降低，也无法降低电压畸变。采用高饱合串联工频电抗器，对主要谐波都呈容性。因此可以补偿系统谐波无功降低系统电压畸变。也就是具有一定的滤波功能。四:对于铁芯限流电抗器，通过改进的算法可以使得最大不饱合电流达到额定电流的25倍，完全可以达到空芯电抗器的线性度。高
高饱和串联工频铁芯电抗器适用小于1Khz以下的工频和中频系统工作电压110KV及以下各个电压等级。1kv以下的产品采用一般空气自冷方式3kv以上产品户内式采用线圈树脂浇注自然冷却式，可安装在配电柜内户外式采用树脂全浇注自然冷却式。户内式可以安装在配电柜内。户外式采用了全浇注避免了因铁芯裸露生锈，同时适合全天候。
产品特点
饱合铁心限流工频电抗器和空心电抗器相比有以下特点
1:体积小，重量轻，成本降低。
2:通过树脂半浇注和全浇注，方便做成户内和户外两种形式。
3:由于体积减小，可以方便放入成套柜内，减少户内电抗器室的建筑面积整体降低了成本4:线路限流电抗器可在系统短路时，电抗器在全电压下而不饱合。
使用环境
1:海拔不超过5000米。
2:使用环境为度-50--+50度。
3:使用场合应无腐蚀，易燃易爆气体和含有放电粉尘的环境。
技术指标
1:电压等级S110Kv。
2:电感量<1000 mH。
3:不饱合峰值电流<25倍额定电流。

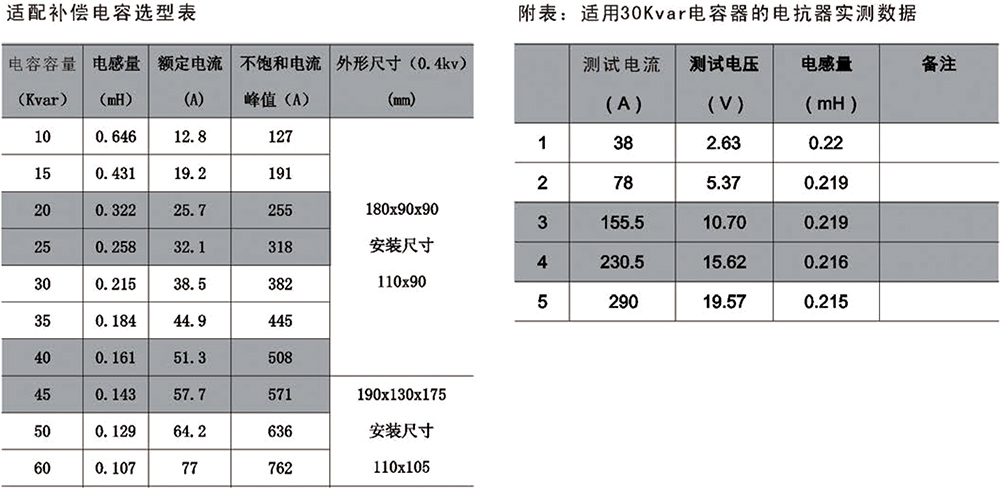

规格及技术参数

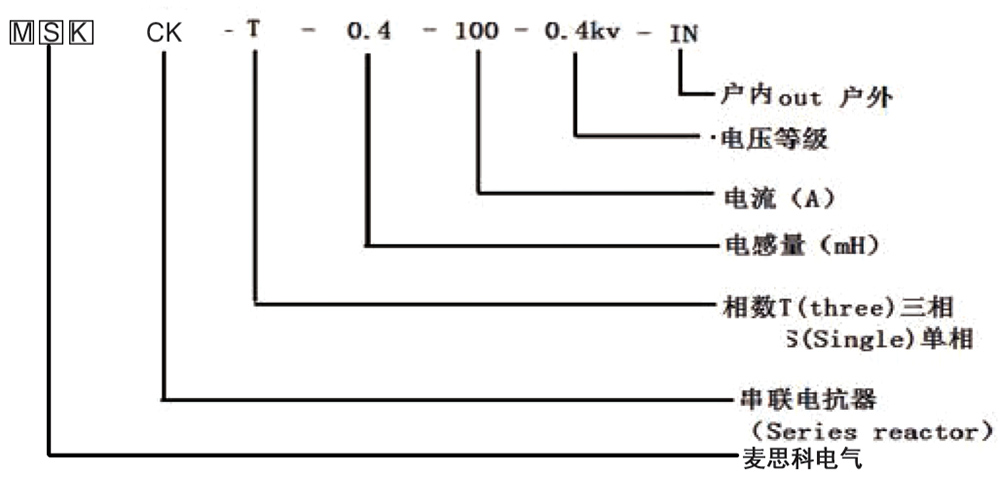

型号说明
