有源谐波滤波器的概述
有源谐波滤波器，采用三电平拓扑结构，提供动态谐波滤除、无级功率因数校正和负载平衡等电能质量解决方案。有源谐波滤波器的模块容量从 30A 到 200A，允许 20 个模块并联，用户可轻松得到目标滤波电流容量。
产品价值:

• 提高电力系统运行效率，减少二氧化碳排放
• 减少配电系统的停产时间和宕机时间
• 无需对电网进行详细分析，方案实施快速简单
• 不会过载，尤其适用于负载频繁升级的低压系统
• 满足供电局对电能质量的严格要求，可避免因电能质量问题引起的罚款或断电

特性:

• 谐波补偿最高到 50 次谐波
• 消除闪变
• 超快速无功功率补偿
• 模块化设计，方便扩容
• 软硬件阻止谐振发生
• 双 DSP+FPGA架构
• 算法领先，响应快速，补偿精确
• 友好的用户菜单操作界面
• 高安全性和可靠性
• 对电网条件不敏感

典型应用:

• 快速谐波电流和无功功率补偿，消除3次及3的倍数次谐波，降低中性线电流。
• 数据中心
• UPS系统
• 绿色能源发电，如: 光伏和风电
• 精密设备制造业，如: 单晶硅，半导体
• 工业生产机器设备
• 电气焊接系统
• 塑料工业机械，如挤出机、注塑机、塑模机
• 办公楼宇及购物中心

安全特性:

• 高安全性和可靠性
• 过载保护
• 内部短路保护
• 过热保护
• 过压及欠压保护
• 逆变桥保护
• 谐振保护
• 风扇故障报警

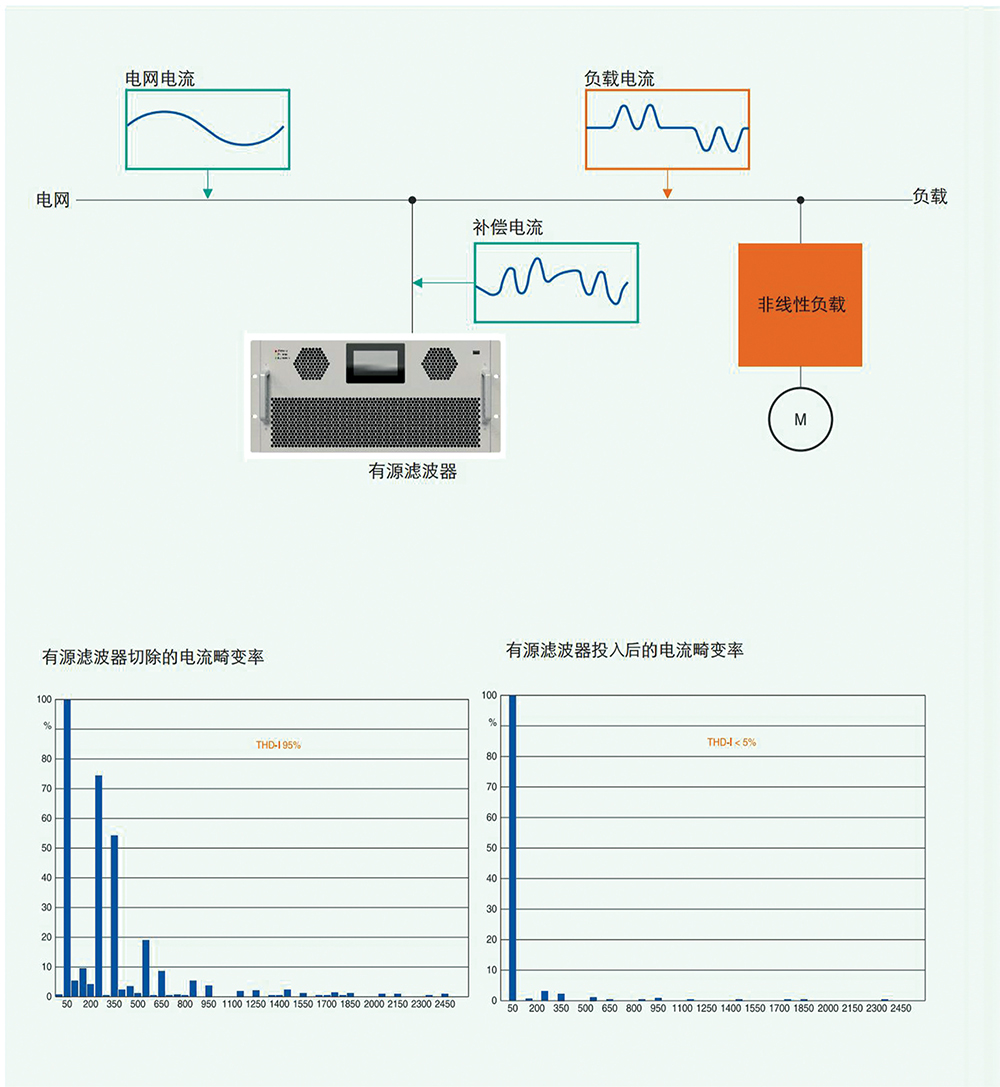

有源谐波滤波器的工作原理

有源谐波滤波器三电平拓扑结构的优势

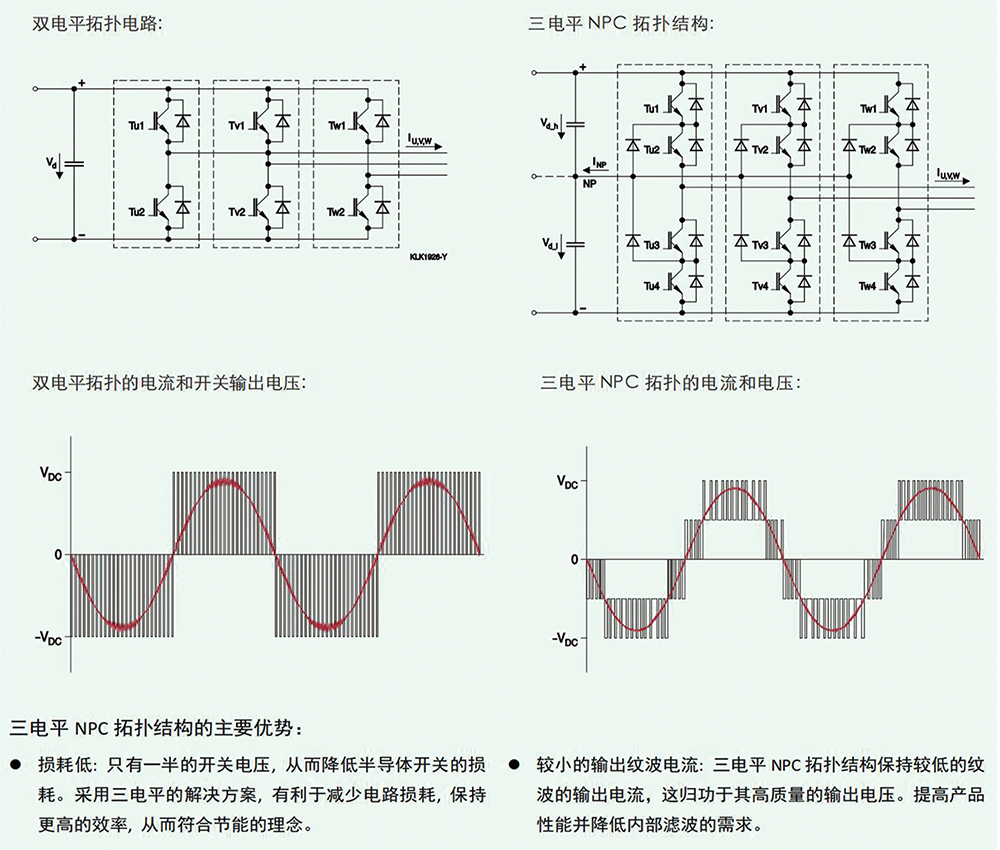

有源滤波器运行在一个三电平中性点钳位(NPC)拓扑结构的基础上。如下图所示，传统的双电平拓扑电路结构由 6 个 IGBT(在每相引脚和电流路径上有2个1GBT 功率器件)，在三电平拓扑中，有 12个GBT(在每相引脚和电流路径上有4个IGBT 功率器件)。
三电平拓扑电路可以在输出端产生三个电压等级，包括直流母线正电压，零电压和直流母线负电压。双电平拓扑电路仅能输出正电压和负电压。同时三电平拓扑电路还确保更高的质量和更好的谐波输出电压，从而降低输出滤波器的要求及相关成本。

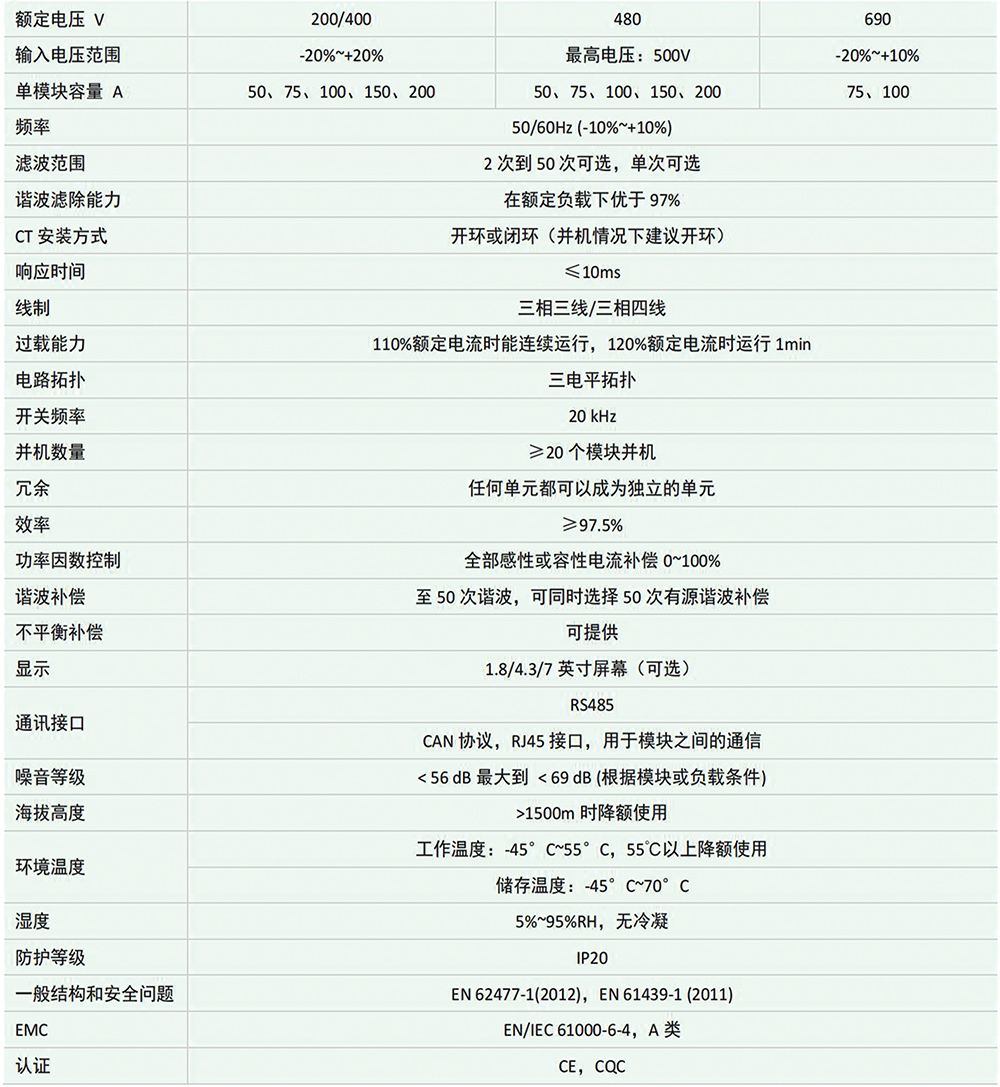

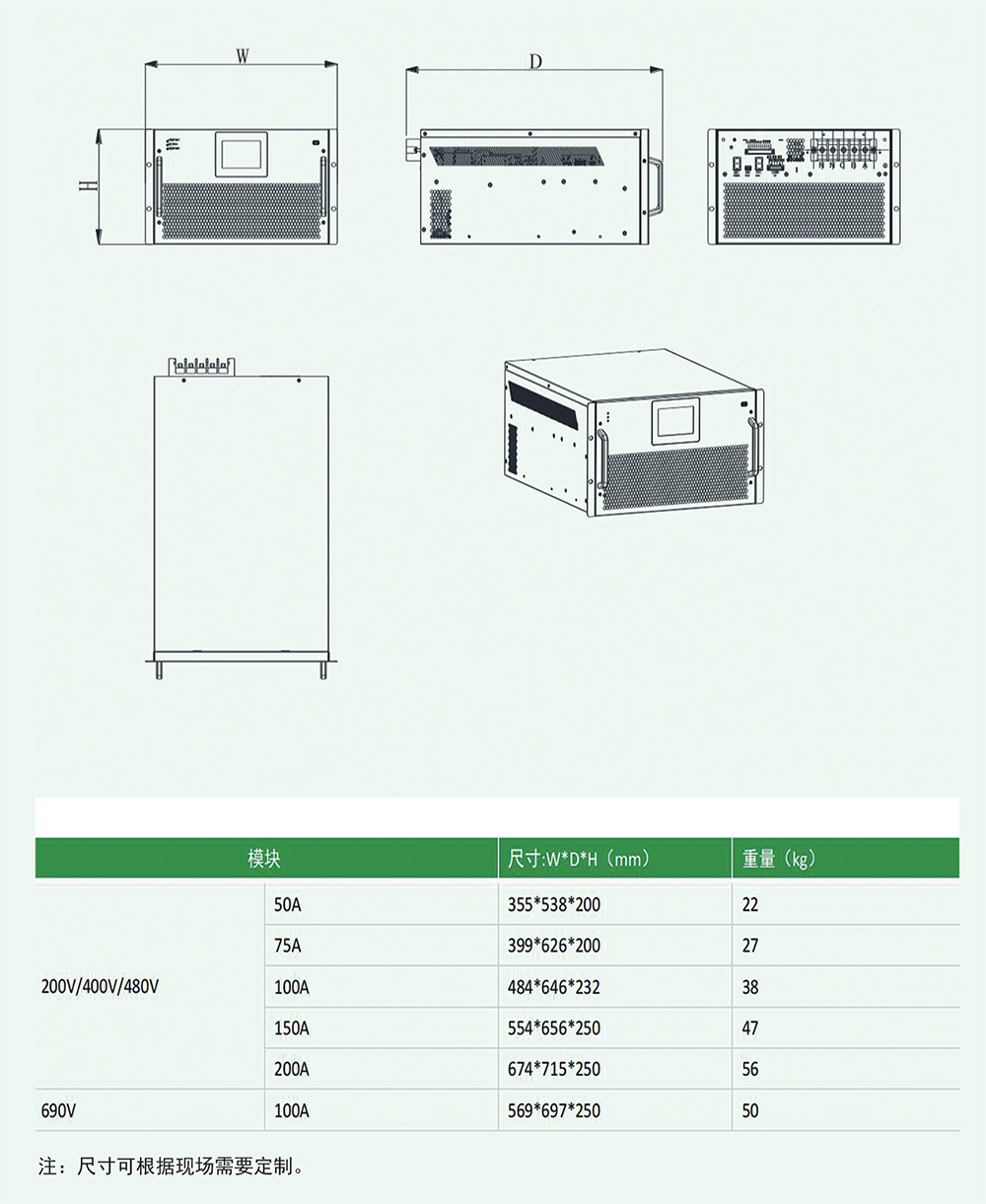

MSK 系列有源谐波滤波器技术数据和规格

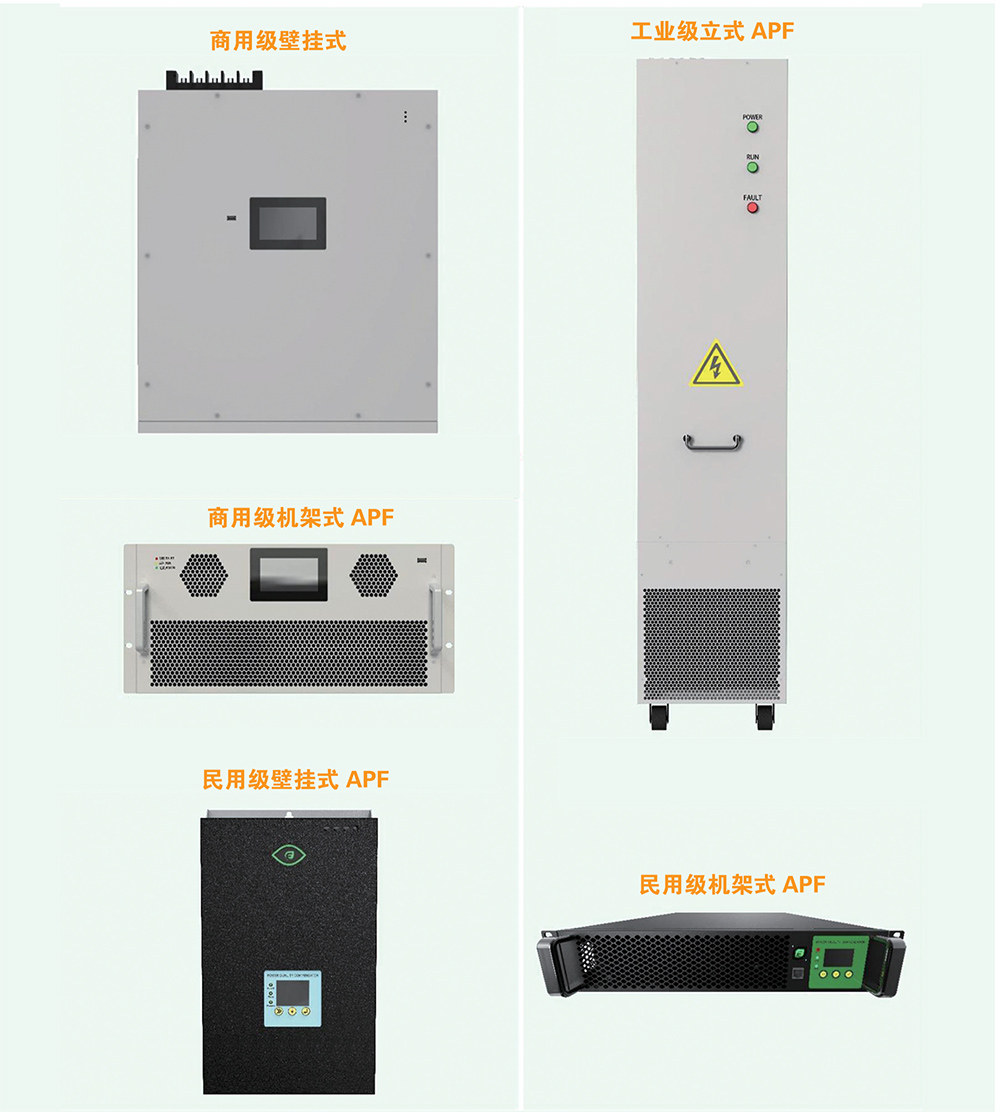

有源谐波滤波器款式

有源谐波滤波器商用级:机架式安装 APF 模块图
