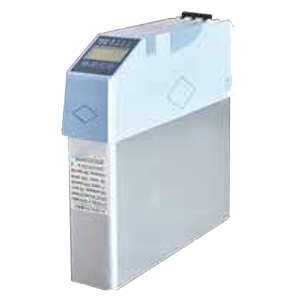

产品概述
本产品用于0.4KV、50Hz低压配电系统中，产品在箱体、柜体内积木式组装成户外式、户内式低压无功自动补偿装置，用于电网谐波未超标、无功变化不是快速的电气环境中的低压无功补偿，以此提高电网功率因数，从而降低电网运行损耗和提高电网安全运行水平，同时提高电网出力与电能质量。
硬件设计
1、电源部分以国内一线品牌全密封灌装变压器为控制器提供稳定可靠的电源，抗干扰能力强，噪间小，不会因为潮湿造成短路。电源额定电压为-30%至-50%，+20%;
2、CPU使用最流行先进的32位单片机，功能强大，扩展方便 ;
3、液晶采用最大字高显示，亮度高，远距离清晰观察电参数 ;
4、输出、通信完全隔离，防止因外因导致控制器无法正常工作；
5、壳体采用阻燃材料为主的外壳。
软件设计
1、电容补偿方式采用循环投切，先投先切，优化组合、循环轮流休息，使电容器均时使用，设备寿命最大化;择优投切，优化组合选用最适合投切电容，达到最理想投切效果。电容设置以编码方式，自由设置等方式方便客户设置电容，任何情况，任意情况下都能使用;
2、灵敏度50mA;
3、测量精度高，电压、电流、频率0.5级，功率因数1.0级;
4、采用无功功率模式等模糊投切技术，投切效果好，避免投切振荡；
5、混合补偿时:分相电容在前，共补电容在后。
单元保护装置

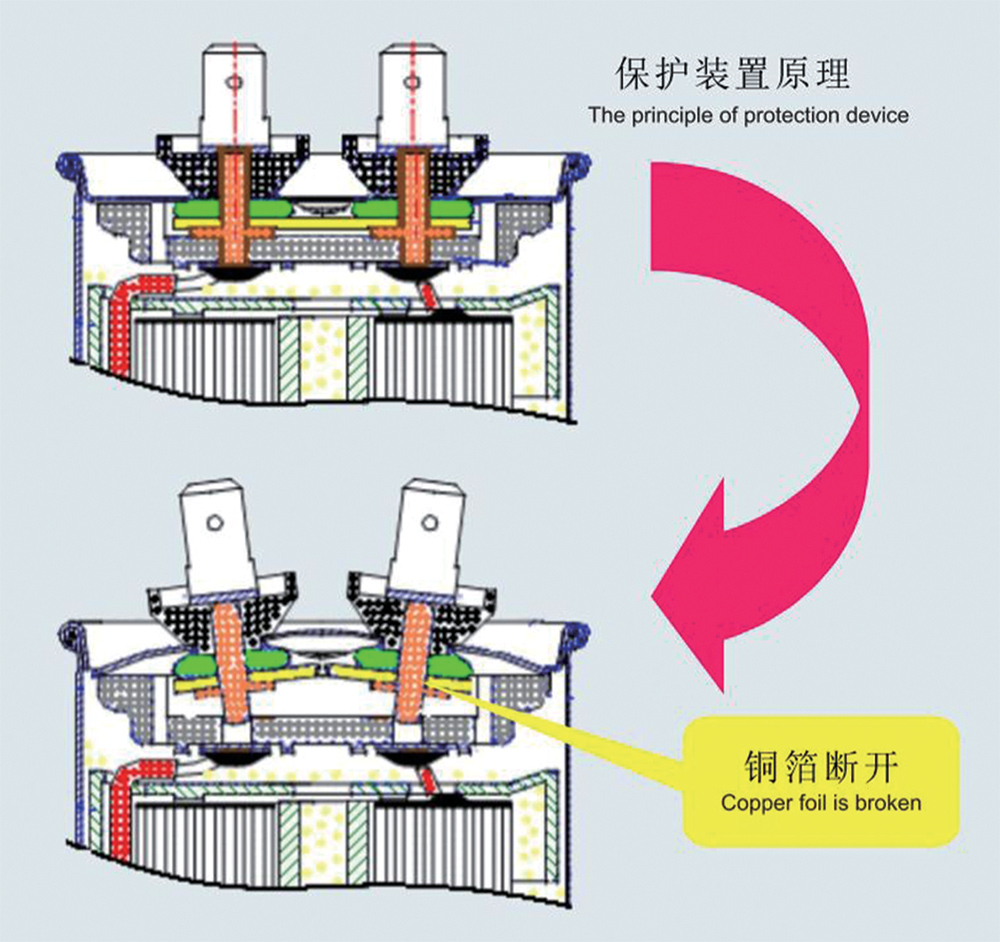

电容器元件不具有无限使用寿命，自愈式电容器亦然。由于聚丙烯薄膜电容器很少产生预知的短路，所以仅靠电流熔断器或断路器均不能提供充分的保护。本手册中所有电容器都配有过压分离器。当电容器由于过热、过载或临近使用寿命期限而发生大量电气击穿时，电容器壳内的气压迅速上升导致顶盖弯曲拉伸引起了电容器长度改变。当膨胀超过限度时，内部连接线会快速分离，故障元件彻底切离。
当电容器在过热、过裁或临近使用寿命期限时极可能发生击穿现象。这就会产生一个小电驱，它在几微秒内就可以把击穿区的金属化层蒸发,而在此处由高温产生的气压同时又将金属薄膜熔化吹出击穿区，这样就在击穿区形成了一个没有金属化层的绝缘区，在击穿发生过程及发生之后电容器仍能正常工作。
